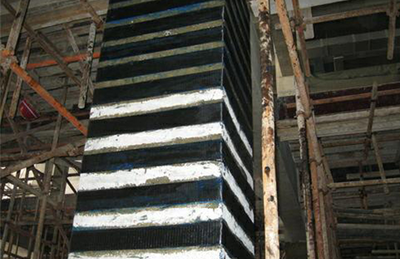

南京曼卡特碳纖維布，作為一種優質的建筑加固材料，相較于傳統加固方法，其卓越的性能表現尤為突出。它擁有高強度、輕質量的特點，且對原結構空間的占用極小，同時其柔軟的質地使其能夠輕松適應復雜多變的建筑表面，如同布料一般靈活自如。

在混凝土結構中，碳纖維布主要扮演著加強受彎構件承載力的關鍵角色，其效果與鋼筋混凝土結構中受拉區布置的鋼筋相媲美。經過嚴格的安全性鑒定，曼卡特碳纖維布具備高達3400MPa的強度，然而在實際施工設計中，由于二次受力等因素的影響，有時單層碳纖維布可能無法滿足強度要求。這時，多層碳纖維布加固便成為了解決問題的有效手段。

在多層碳纖維布加固中，雙層碳纖維布加固的應用最為普遍。與單層纖維布的粘貼相比，雙層碳纖維布的施工工藝稍顯復雜。在粘貼雙層碳纖維布時，必須確保在第一層碳布浸漬膠達到指干狀態前立即進行下一層的粘貼。若超過1小時的延誤時間，則需等待12小時后再重新在第一層碳布上涂抹膠體進行施工。此外，在粘貼前還需仔細清除灰塵等可能影響粘貼效果的雜質。

雙層碳纖維布不僅在施工上要求嚴格，在構造措施方面也同樣需要格外注意。其中，碳布端部的U型箍在雙層碳纖維布中扮演著重要的角色。當混凝土梁受彎變形時，梁與纖維布需要保持變形協調，這會在混凝土梁底與膠、膠與碳纖維布間產生拉應力，增加了端部剝離破壞的風險，特別是在多層碳布的情況下。而U型箍的應用，能夠有效約束碳布，降低剝離的風險。同時，為了確保雙層碳布端部的錨固能力，采用碳纖維布分層截斷的方式是一種更為合理的加固方法。

在雙層碳布加固中，存在外短內長與內短外長兩種分層截斷的措施。南京曼卡特建議從以下幾個方面進行綜合判斷：

 傳力路徑方面，外短內長型中，b端碳纖維受力需要通過兩層膠和一層布才能傳遞到混凝土結構中，傳力路徑較長，整體性能稍遜。

可靠程度方面，外短內長形式中，b端碳纖維布與混凝土基材存在二次粘貼，增加了錨固失效的風險，降低了錨固效果的可靠性。

剝離破壞方面，內短外長的構造形式將b端頭包裹其中，對b端頭起到了有效的約束作用，提高了其抗剝離能力。因此，內短外長加U型箍的錨固和加固效果明顯優于外短內長型。

本文鏈接：http://www.hnfc001.com/Article/rhjgdctxwb.html

（編輯者：南京曼卡特，如需轉載，請注明出處）
